1 概述

本產品是專門為電力系統、工業領域開發的嵌入式多功能裝置，是一個芯片級產品，計算機硬件、操作系統、驅動、開發環境、運行環境都完全自主。應用軟件系統裁剪了基于開源的組態系統后，可以運行在最小32M內存的系統上，嵌入式產品組態化軟件開發模式。 不需要代碼實現，組態化方式實現復雜的界面設計；配置化方式實現各種規約的解析和無縫集成；新增功能模塊獨立設計和插件式引入第三方成熟模塊設計，與傳統方式相比，避免了重復開發和代碼融合的復雜過程。 每個新應用都是平臺的一個事例化過程，在快速構建了多個應用后，平臺的功能呈現出了積木式累計，這是一個閉環發展過程，應用越多，平臺越強大，再次構建新應用越快速。嵌入式智能產品是未來的主流，我們的平臺是開發嵌入式產品的利器。 基于本軟硬件平臺的產品已經在至少 10 個應用場景實現供貨，多用來作為通信網關、管理機、小型監控系統智能裝置用，性能可靠穩定，成本優勢明顯。

2 QV600系列選型表

注：QV600C20的網口2可以選配為光口。串口最多可達24個。

3 產品特點

3.1 硬件系統

本產品采用核心板+擴展板的實現方式，核心板采用TI公司的Cortex-A9芯片AM335x為主CPU（最高頻率1GHz），搭配DDR3（最大512M）和NAND FLASH（最大512M）。核心板采用6層PCB最小化設計（60mm*57mm）以保證核心部分穩定可靠，且性價比高。

擴展板采用4層PCB設計，利用彩色液晶搭配電阻式觸摸屏作為人機交互（最大可支持 1366x768 分辨率），外圍接口包括 2 路百兆以太網，2 路 CAN，1 路 GPS B 碼對時，4 路 RS485 和 1 路 RS232(可以復用為 RS485，RS485接口多達5路)以及開入開出和Mini SD卡接口等。所有元器件（包括液晶屏）

均采用工業級芯片，支持的溫度范圍為-25°C~55°C。

3.2 軟件系統

軟件系統基于嵌入式Linux為主操作系統，搭配自主知識產權的Qview開發環境，降低開發難度，大大縮短開發周期。主要特點如下：

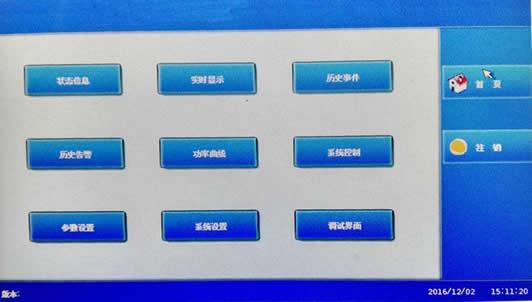

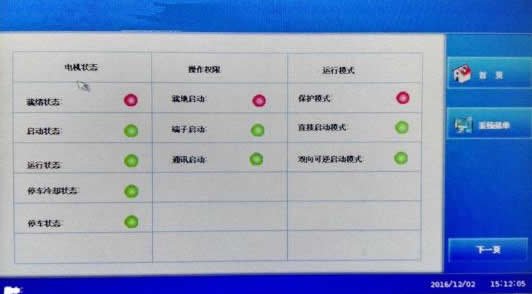

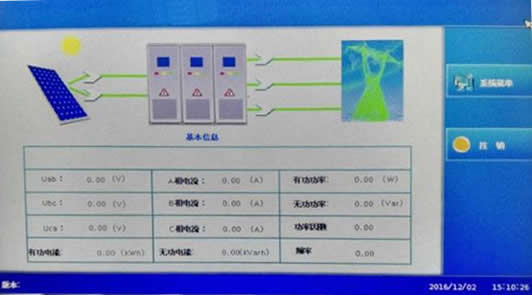

組態化界面設計

使用產品配套的圖形化開發系統，根據不同組合快速開發出不同界面，實現了所見所得的人機界面開發，只需懂得美工畫圖，即可開發出美觀的人機界面，實現人機交互開發零門檻！

配置化規約解析

提供 IEC103/104、modbus、IEC61850 標準規約庫選擇；提供串口、can總線、以太網三種介質的自定義規約配置解析模板和獨立模塊開發Demo；提供集合類數據集的定制配置模板和訪問接口開發Demo。

新增功能模塊獨立設計

只需關注模塊本身的功能實現，無需考慮和其它代碼的融合，通過調用平臺提供的接口實現與平臺的數據交互或者與其它模塊的數據交互。模塊開發方式和內容不受限制，接口調用也不受任何限制。所有模塊都是一勞永逸的設計，后續都被用作平臺范疇的功能選配方式進行加載，平臺功能呈現出一個積木式發展，這是一個閉環過程，應用越多，可選配的模塊越多，構建新應用越快速，這就是平臺化設計的優勢。

插件容器式設計

在嵌入式產品中引入軟件插件概念，方便引入第三方成熟功能模塊，該功能多半都是大型系統級軟件的設計架構才有。所以，沒錯，我們的嵌入式軟件就是裁剪成熟的大型自動化軟件的框架，集成了大量成熟度高的功能模塊和世界范圍內優秀的開源類庫，健壯性、穩定性、擴展性、都得到了體現。

自動化系統建模

軟件平臺已集成目前常見的各種通信規約，使用配套的開發工具，下行快速構建485、CAN設備系統，上行自動轉換為IEC104或者IEC61850標準協議與后臺通信，設備通過XML文件集中完成通信配置、數據點配置、規約配置、裝置地址配置，無需任何 C 預言和 Linux 系統基礎，只需了解工程應用信息，即可快速搭建系統。
