l  裝置特點

大屏幕漢字液晶顯示，人機界面友好，

故障錄波就地顯示和 SOE 事件。

具有“綜合保護”和“測量儀表”功能于一體。

l  應用領域

M52系列低壓智能測控裝置安裝于400V配電等級的低壓開關柜上，也可組屏安裝。

適用于電廠、礦廠、化工廠、鋼廠、機械廠等PC柜（PC供電一般采用框架式斷路器并配有功能完善的智能脫扣器或電子脫扣器），也可以用于75KW以上電機饋線回路（開關采用塑殼斷路器）。

l  保護功能

兩段過流保護（速斷）

過流反時限保護

過負荷保護

低電壓保護

漏電保護（外接漏電保護CT）或零序電流保護（自產零序或外接零序保護CT）

兩段式負序電流保護

負序電壓保護

過電壓保護

欠電壓保護

欠載保護

矢量零序電流保護

欠壓重啟動保護

接觸器保護

過熱保護

電機啟動保護

堵轉保護

l  測控功能

遙測：三相電壓、三相電流、零序電流、有功功率、無功功率、功率因數、視在功率、

頻率、負序電壓、負序電流、四象限電能、31 次諧波測量。

SOE 事件記錄和運行報告記錄(1000 條)：

事件記錄：SOE 事件記錄繼電器動作和 DI 狀態的事件記錄；

運行報告：運行報告記錄繼電器保護動作故障信息

l  故障錄波

故障錄波：每周波保存 64 點，保存 10 個周期，采集三相電壓或者三相電流。

并能通過液晶屏就地顯示出錄波圖形。

l  擴展功能（選配）

1、漏電保護（外接漏電保護CT）

零序電流保護（自產零序或外接零序保護CT）（二選一）

2、1路DC 4~20mA變送輸出

M52系列測控裝置成套電流互感器

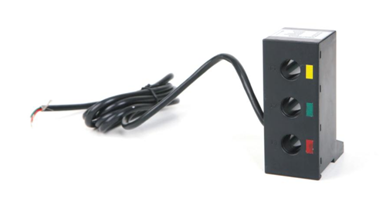

1、電流互感器

此電流互感器為馬達保護器與低壓智能測控裝置配套使用的三相電流互感器。

由于電機類別、啟動方式、功率因數、負載情況等多種多樣，為保證互感器的測量裕度，通常建議互感器電流規格采用就高選擇。

舉例說明：電機功率為35KW，以0.85功率因數計算，Ie=35÷（1.732*0.38）=53A，電機滿功率的運行電流I=Ie÷0.85=62.5A。此時建議選100A規格電流。

l  裝置成套供應互感器規格表：

注意事項：

1、規格電流應根據電機額定電流、功率因數、啟動方式及啟動時的帶載情況綜合選擇。

2、不同電流規格的孔徑如表格所標注，如有特殊需求（如孔徑及互感器配線長度）請訂貨時注明。

3、改造項目，針對電流規格的選擇更應根據實際情況區別選擇。

4、A8目前可選250A或300A，或更大。

5、互感器標配線長1.5米。

6、客戶單獨選外配互感器，建議選保護級電流互感器，二次5A 時可選6.3A規格電流互感器配合使用。建議客戶選擇保護CT，不選擇保護CT，選CT時考慮電機最大啟動電流CT的飽和度。

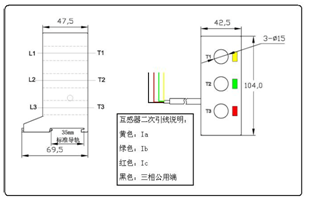

l  互感器安裝接線說明：

注：黑色為三相公用端（IN）；黃色，綠色，紅色引線對應接入（IA*）,（IB*）,（IC*）端子。

CT一次穿線方向：  T側 進； L側 出

2、零序電流互感器

?  漏電保護與零序電流保護外接互感器CT的選擇：

1、選配漏電保護功能時，需配置漏電保護CT（LX1：1A，測量范圍 10mA~10A），與裝置配套供貨。

2、選配零序保護功能時，需配置零序保護CT（LX2：5A，測量范圍 50mA~50A   或LX1：1A，測量范圍 10mA~10A），與裝置配套供貨。 或者客戶可選擇自產零序，無需配套CT。

?  漏電互感器安裝尺寸：根據負荷大小選擇45系列（孔徑直徑45mm）或72系列（孔徑直徑72mm）。

二次引線示意圖：
